Dettagli (CGV §§ 6–11)Modello CAD 3D professionale di una forca idraulica per balle per l'ingegneria meccanica, le macchine agricole e la carpenteria metallica.
La forca per balle è stata realmente costruita e utilizzata sul campo. Il modello CAD proviene da questo progetto e mostra un ampio assieme meccanico-idraulico per sollevare e trasportare balle. È pensato per costruirne una replica per uso proprio.
Caratteristiche particolari del progetto
La forca per balle dispone, tra l'altro, di:
- rebbi ripiegabili idraulicamente
- protezione automatica dei rebbi per la posizione di trasporto
- cinque rebbi per balle
- schienale della forca regolabile idraulicamente in altezza
- struttura del telaio telescopica
- piedi di appoggio ribaltabili
- attacco per telaio a cambio rapido Euro
- cilindri idraulici e relativa meccanica
- elementi di snodo e di guida
- ampia struttura in acciaio e carpenteria saldata
Grazie ai rebbi ripiegabili e alla protezione dei rebbi ad azione automatica, il modello rappresenta una soluzione tecnica interessante per posizioni di trasporto compatte. Lo schienale regolabile in altezza amplia inoltre le possibilità di impiego dal punto di vista costruttivo.
Dati principali
- Dimensioni esterne (lungh. × largh. × alt.): ca. 1095 × 2060 × 2005 mm, altezza con schienale della forca completamente esteso (rientrato ca. 1305 mm)
- Larghezza del telaio: ca. 2000 mm
- 5 rebbi per balle, ciascuno lungo ca. 935 mm
- Attacco: telaio a cambio rapido Euro
- Componenti: 138 componenti diversi, 624 in totale
Formato del file
File STEP
STEP AP214 (ISO 10303-214), unità millimetri, dimensione del file ca. 4,5 MB, creato con Autodesk Inventor 2023. I nomi dei componenti e degli assiemi nel modello sono in tedesco.
Il formato neutro STEP di norma si apre nei sistemi CAD con importazione STEP. Prima dell'acquisto verifica che il tuo programma possa importare STEP AP214.
In quanto formato di scambio neutro, STEP non contiene la cronologia di progettazione: modifiche sostanziali al progetto sono quindi possibili solo in misura limitata.
Contenuto della fornitura
Ricevi esclusivamente il modello CAD 3D raffigurato come file STEP.
Non sono inclusi:
- disegni tecnici
- disegni esecutivi
- file DXF
- distinte base
- file CAD nativi
- calcoli o verifiche statiche
- schemi idraulici
- istruzioni per l'uso
- istruzioni di montaggio
- documentazione CE
- valutazioni dei rischi
- garanzie di fabbricazione o di operatività
Avvertenza importante
Questo prodotto è un modello digitale di progettazione CAD e non un'attrezzatura collaudata o direttamente pronta per la produzione.
Prima della costruzione, della fabbricazione o dell'utilizzo, l'acquirente deve verificare e calcolare autonomamente tutte le dimensioni, i materiali, i giunti saldati, i perni, i rebbi, i componenti idraulici, i carichi, i requisiti di sicurezza e le funzioni tecniche e, se necessario, adattarli.
Non si garantisce l'idoneità a un determinato impiego, né una determinata portata, né l'operatività tecnica di un prodotto realizzato sulla base del modello, né il rispetto di prescrizioni di legge, norme o requisiti di sicurezza.
Prodotto digitale
Questo è un prodotto esclusivamente digitale.
Non viene spedito alcun articolo fisico.
Dopo l'acquisto ricevi il relativo file STEP da scaricare.
Ideale per carpentieri metallici, costruttori di macchine, agricoltori e per chiunque voglia riprodurre in proprio una forca idraulica per balle già realizzata e utilizzata sul campo.
Foto reali
Così è stato costruito

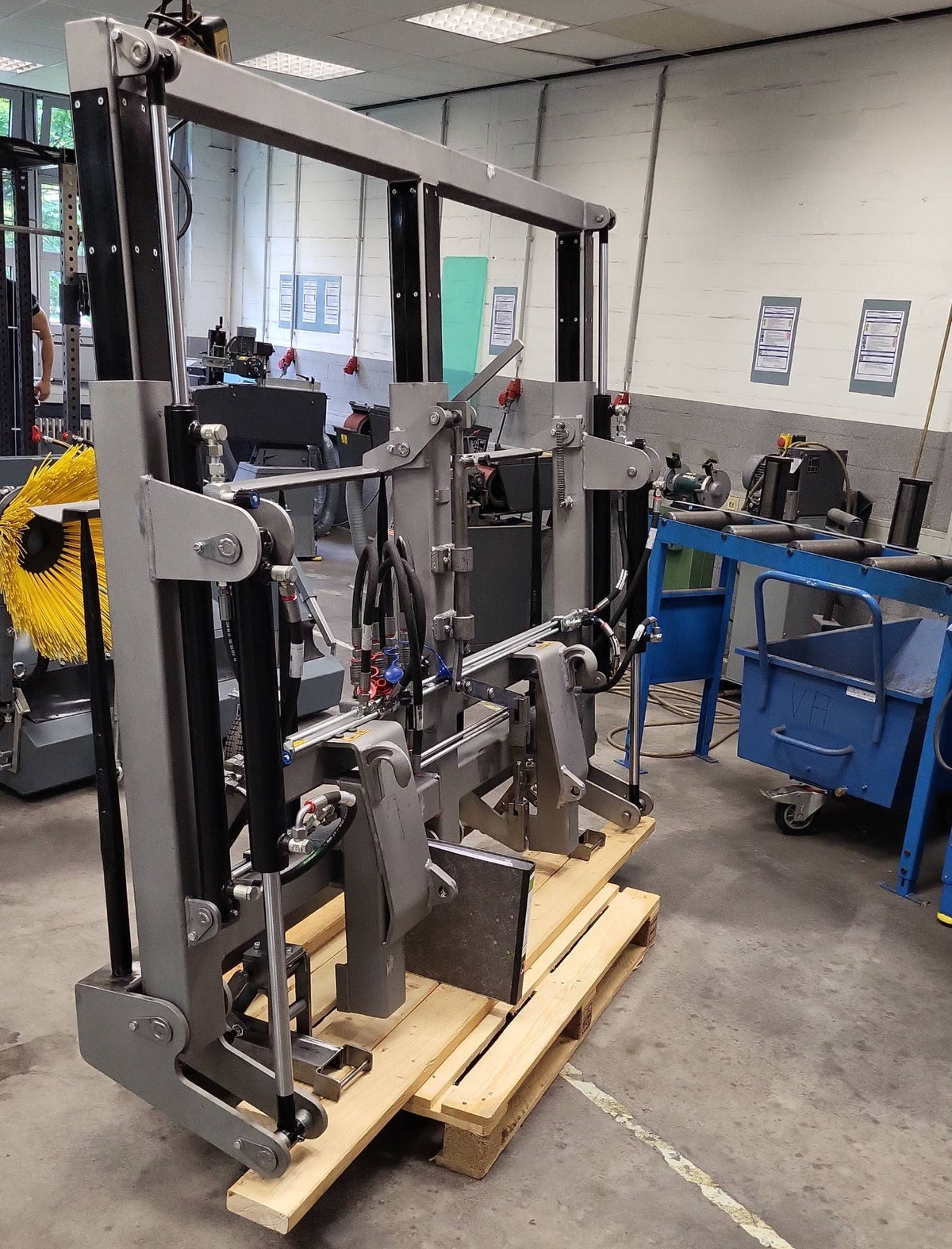

Questo progetto è stato realmente costruito e utilizzato sul campo. Le foto mostrano il risultato finito e non sono rendering.
Acquisti la documentazione digitale per costruirlo in autonomia, non un prodotto finito.
