Details (AGB §§ 6–11)Professionelles 3D-CAD-Modell einer hydraulisch betriebenen Anbaukehrmaschine für Maschinenbau, Landtechnik und Metallbau.
Die Anbaukehrmaschine wurde real gebaut und in der Praxis eingesetzt. Das CAD-Modell stammt aus diesem Projekt und zeigt die komplette mechanische Baugruppe. Es ist zum Nachbauen für den eigenen Gebrauch gedacht.
Enthaltene Baugruppen
Das CAD-Modell enthält unter anderem:
- Grundrahmen der Kehrmaschine
- Hauptkehrwalze
- hydraulischen Antrieb der Kehrwalze
- seitlichen Kehrbesen
- Aufnahme- und Trägerkonstruktion
- Schmutzauffangwanne
- Mechanismus zur Entleerung der Auffangwanne
- verstellbare Laufräder
- Mechanismus zur Schrägstellung der Kehrwalze
- diverse Halterungen, Blechteile und Verbindungselemente
Eckdaten
- Außenmaße (L × B × H): ca. 2515 × 2040 × 1015 mm mit Seitenbesen, ohne Seitenbesen ca. 2065 × 1750 × 1015 mm
- Arbeitsbreite: ca. 1,5 m (Kehrwalze ca. 1500 mm lang)
- Seitenbesen Ø ca. 600 mm, 3 Lenkrollen Ø 250 mm
- Einzelteile: 161 verschiedene, 727 insgesamt
Dateiformat
STEP-Datei
STEP AP214 (ISO 10303-214), Einheit Millimeter, Dateigröße ca. 35,8 MB, erstellt mit Autodesk Inventor 2023. Die Namen der Bauteile und Baugruppen im Modell sind deutsch.
Das neutrale STEP-Format öffnet sich in der Regel in CAD-Systemen mit STEP-Import. Bitte prüfe vor dem Kauf, ob dein Programm STEP AP214 einlesen kann.
Als neutrales Austauschformat enthält STEP keine Konstruktionshistorie – umfangreiche Änderungen an der Konstruktion sind damit nur eingeschränkt möglich.
Lieferumfang
Du erhältst ausschließlich das dargestellte 3D-CAD-Modell als STEP-Datei.
Nicht enthalten sind:
- technische Zeichnungen
- Fertigungszeichnungen
- DXF-Dateien
- Stücklisten
- native CAD-Dateien
- Berechnungen oder statische Nachweise
- Hydraulikpläne
- Bedienungsanleitungen
- Montageanleitungen
- CE-Unterlagen
- Risikobeurteilungen
- Fertigungs- oder Funktionsgarantien
Wichtiger Hinweis
Bei diesem Produkt handelt es sich um ein digitales CAD-Konstruktionsmodell und nicht um eine geprüfte oder unmittelbar fertigungstaugliche Maschine.
Vor dem Nachbau, der Fertigung oder der Verwendung müssen sämtliche Abmessungen, Bauteile, Werkstoffe, Verbindungen, Belastungen, Sicherheitsanforderungen und technischen Funktionen vom Käufer eigenständig geprüft und gegebenenfalls angepasst werden.
Eine Eignung für einen bestimmten Einsatzzweck, die technische Funktionsfähigkeit einer daraus gefertigten Maschine sowie die Einhaltung gesetzlicher Vorgaben, Normen oder Sicherheitsanforderungen werden nicht zugesichert.
Digitales Produkt
Dies ist ein rein digitales Produkt.
Es wird kein physischer Artikel versendet.
Nach dem Kauf erhältst du die entsprechende STEP-Datei zum Download.
Ideal für Konstrukteure, Metallbauer, Maschinenbauer und alle, die eine real gebaute und in der Praxis eingesetzte Anbaukehrmaschine selbst nachbauen möchten.
Praxisfotos
So wurde es gebaut

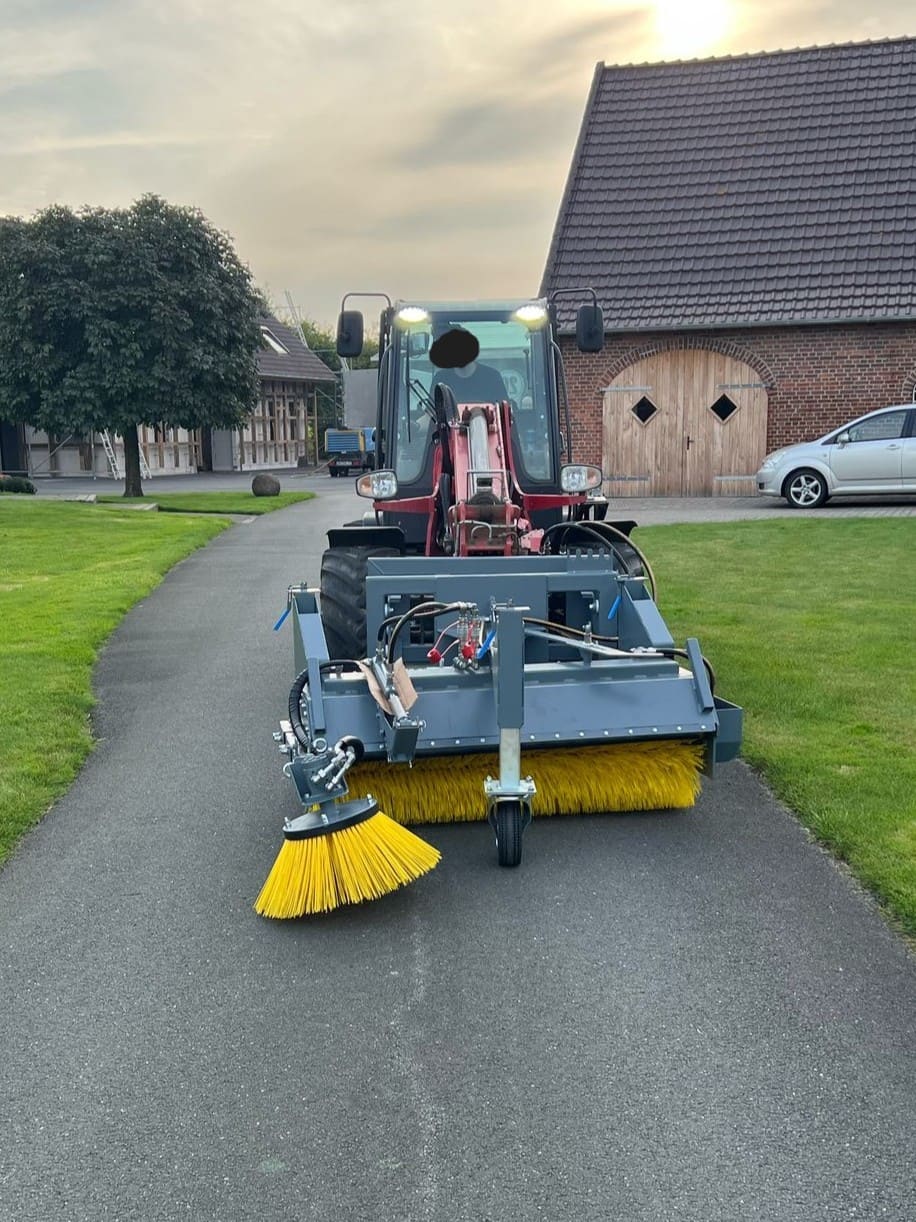

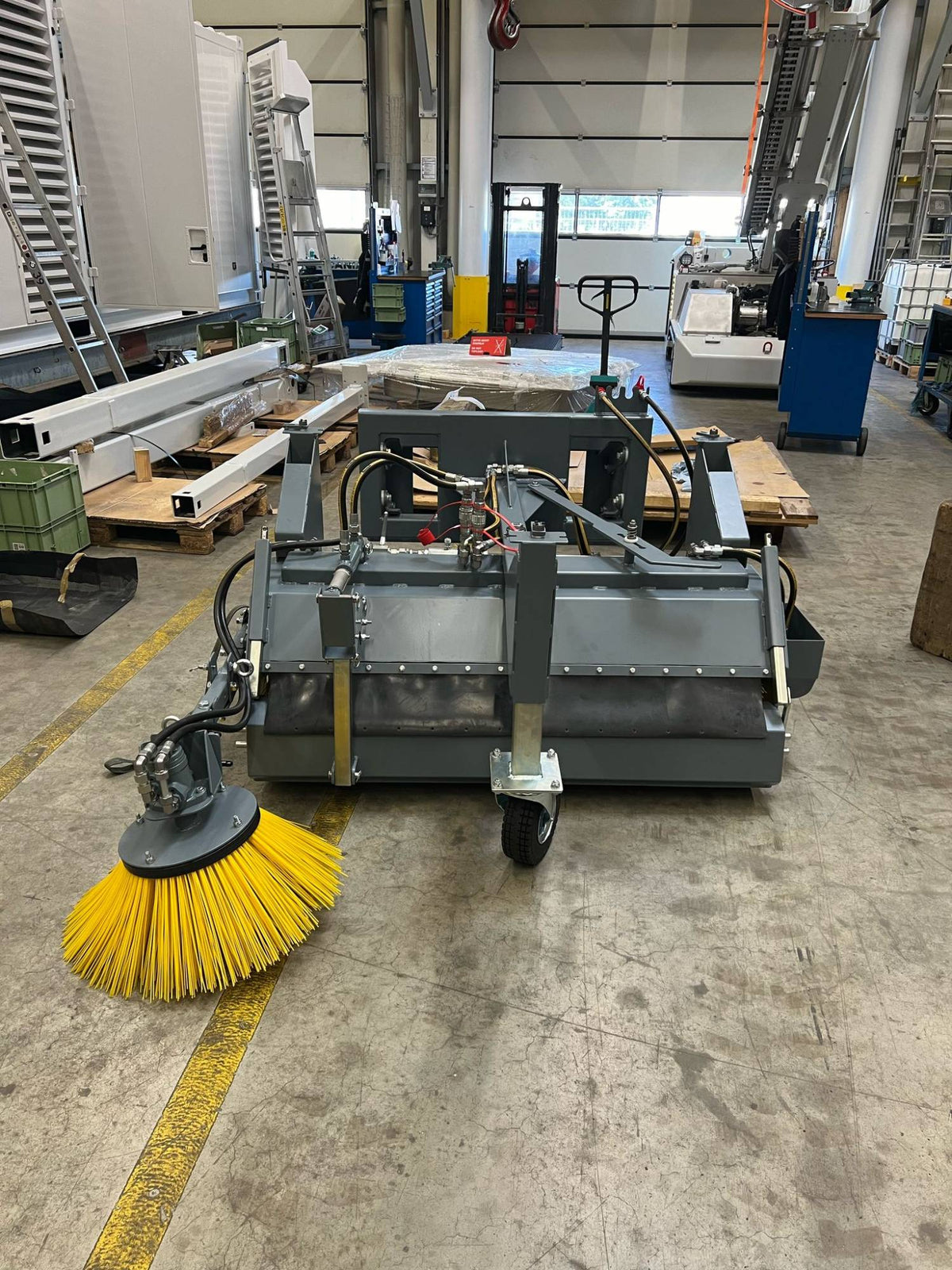

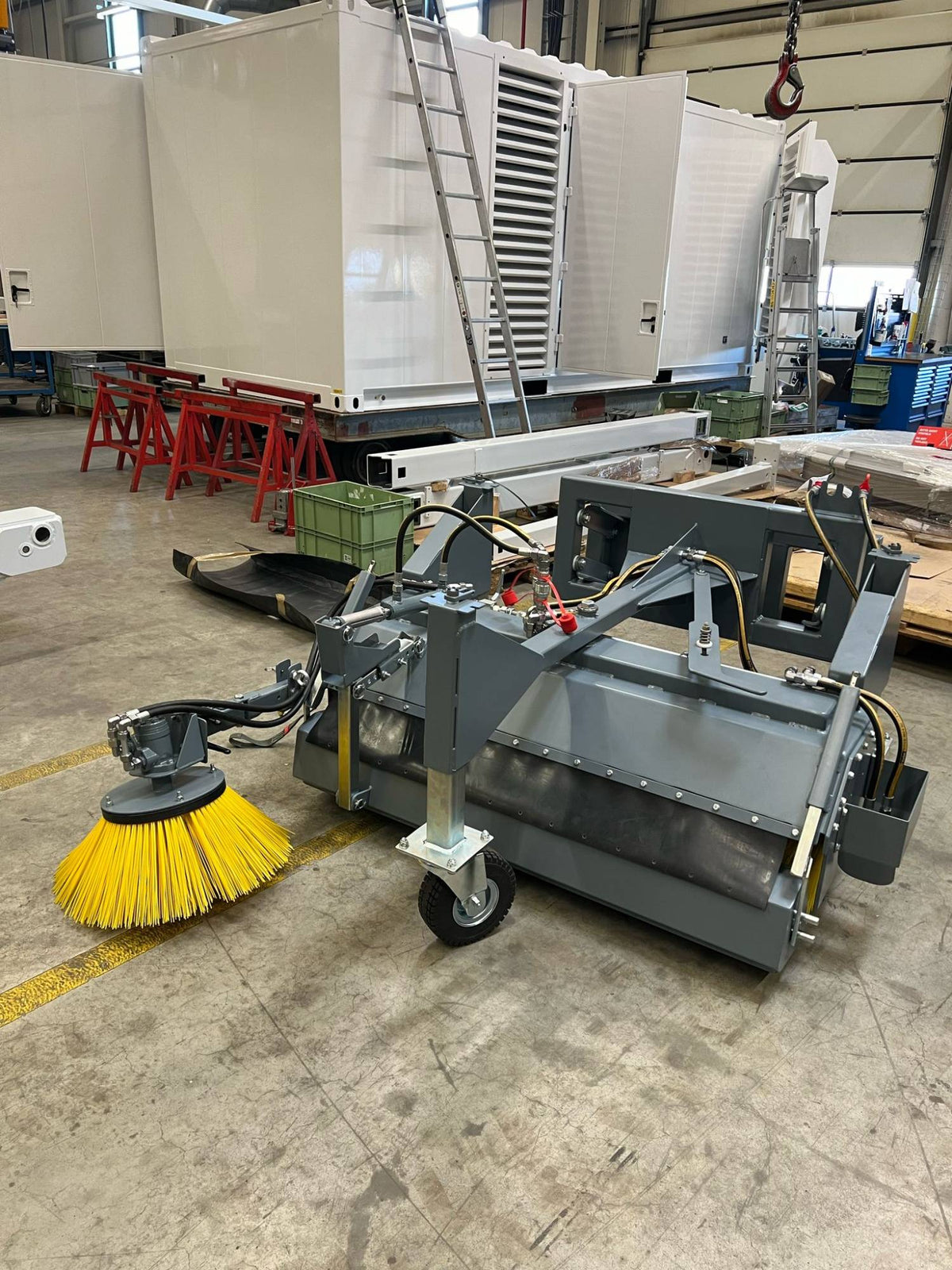

Dieses Projekt wurde real gebaut und in der Praxis eingesetzt. Die Fotos zeigen das fertige Ergebnis und sind keine Visualisierung.
Praxisfoto
Wird in einem neuen Fenster geöffnet.
Praxisfoto
Wird in einem neuen Fenster geöffnet.
Du kaufst die digitalen Unterlagen zum Nachbauen, kein fertiges Produkt.
